逆變設備的理想選擇：CMP55N25
逆變設備在電力工程和電子設備中有著廣泛的應用基礎，從大至千伏級別的超高壓大型電力工程設備，到小至百伏小型開關電源中都會用到逆變設備或者逆變系統。簡單的說逆變器連接一塊電池便構成了UPS不間斷電源。逆變電源的應用市場非常廣泛，并且隨著需求的提高，相關技術也在不斷更新迭代。關于逆變電源設備的技術分享，請讀者朋友登錄Cmos官網www.turkeyworld.net參閱往期分享文章。

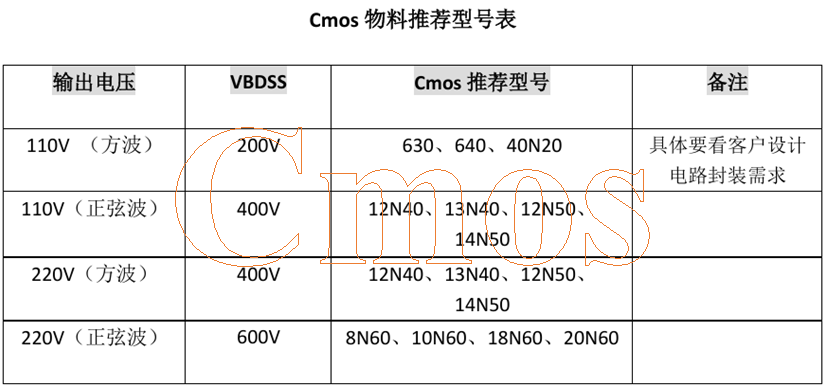

逆變電源后級的DC-AC全橋逆變電路，根據亞洲、歐美等不同國家市場對輸出電壓適用需求不同，總結出逆變器的后級輸出主要典型電壓值為AC110V和AC220V。結合逆變器設計的電路輸出波形主要是方波和正弦波，推薦后級整流功率開關管可參照下表來選擇 MOSFET。方波輸出110V，推薦選用200V 正弦波輸出110V，推薦選用400V 方波輸出220V，推薦選用400V 正弦波輸出220V，推薦選用600V Cmos物料推薦型。
封裝形式

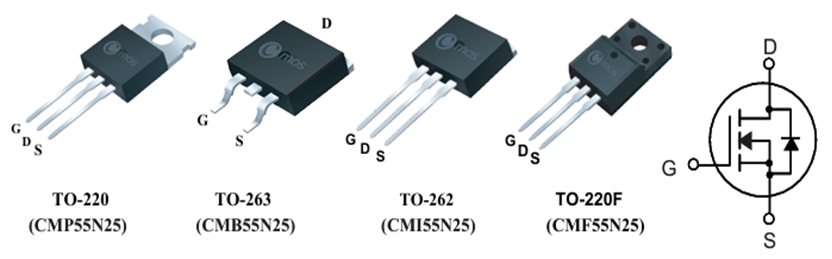

CMP55N25 MOSFET提供TO-220、TO-263、TO-262和TO-220F四種封裝形式，具體封裝Pin和內部拓撲結構如下圖所示：

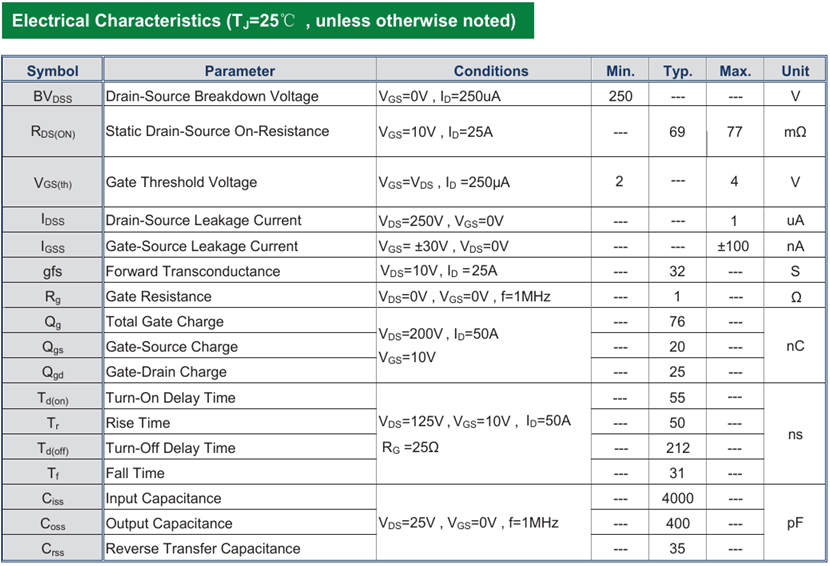

電性參數

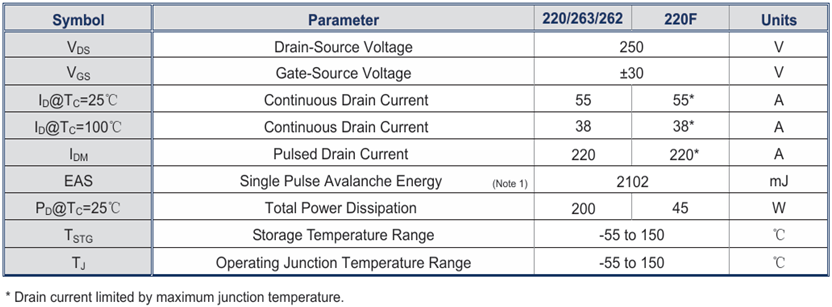

耐壓與載流
CMP55N25是一款采用Cmos先進平面工藝生產的中壓大電流絕緣柵型場效應管，其擊穿電壓BVDSS是250V，常溫下，漏極和源極持續載流ID為55A。具備帶動較大功率負載的能力。內部大尺寸晶片使其具有2102mJ的抗雪崩沖擊的能力，即使在Hard Switch 應用和輸出負載接感性負載、容性負載或者冷態阻性負載均表現出優秀的魯棒性。
核心優勢
CMP55N25常溫下，典型導通內阻RDS(on)不到70毫歐，低導通損耗用在高占空比電路中或者大電流的負載端，如逆變器后級的半橋整流功率開關管，開關電源的輸出端等表現出理想的通態特性。
總的來說，CMP55N25是一款平面工藝絕緣柵型場效應管，具有高抗沖擊性和相關寄生參數的一致性。參數的一致性尤其在半橋，全橋，推挽等MOSFET組合結構中尤為重要。通過對以往電路故障分析并統計，發現開關電源80%的故障問題都是由MOS管的故障引起的，當然，除了MOS管的質量外，大多數是電路設計中各種耦合現象引起的電磁相容性引發所致。
MOS管在電源設備中扮演的重要角色，就其特殊性，選擇質量過硬，具有自主研發能力的供應商非常有必要。廣東場效應半導體（Cmos）始終踐行“品質保證市場，誠信決定未來”的經營理念，以“創一流品質，做行業典范”為企業使命，不斷投入研發，持續優化制造工藝，以高品質、快迭代的方式“為客戶尋求最大價值”。
了解Cmos半導體
Cmos半導體發展至今已近而立之年，三十年風雨兼程，已經成長為工藝先進，品質一流，產品豐富，性價比極高的國內知名的綜合性半導體企業。產品已覆蓋包括MOS場效應管，晶閘管，IGBT，三端穩壓芯片，三極管，二極管等在內的超過一千多款物料的企業，客戶更是遍布國內外。
