物料推薦CMF10N80
CMF10N80是一款綜合性能優秀的N溝道高壓功率MOSFET，采用Cmos先進的平面工藝制造，其核心優勢是抗沖擊性高、高頻特性好、一致性高等優勢，適用于開關電源（SMPS）、電機驅動、逆變儲能及工業電磁閥小信號類應用等場景。
一、封裝形式

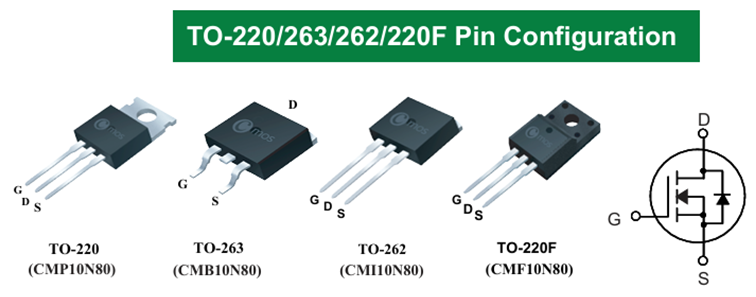

下圖是CMF10N80封裝形式和內部拓撲結構圖。采用四種封裝形式，以擴大其應用場景。
二、基礎參數
1. 漏源電壓(VDS)：800V
2. 連續漏極電流（ID）：10A（需結合散熱條件）
3. 導通電阻RDS(on)：1Ω（最大值）
4. 柵源閾值電壓VGS(th)：5V（最大值）
三、核心優勢
CMF10N80具有以下優勢
高頻特性好，通過嚴苛的封裝工藝控制，柵極電荷Qg和極間電容Cgd、Cgs、Cds控制的很小，很好的實現了FET高頻動態開關切換。
高雪崩值，單次雪崩EAS=1500mj,高抗沖擊性使得FET在開、關瞬態di/dt或dv/dt突變時，表現出更好的魯棒性。
散熱優，理想的結溫RθJC=0.52℃/W,為高頻工作場景提供了更高的安全性。
適配性高等優勢，多種封裝形式，極大地豐富了客戶的需求場景。

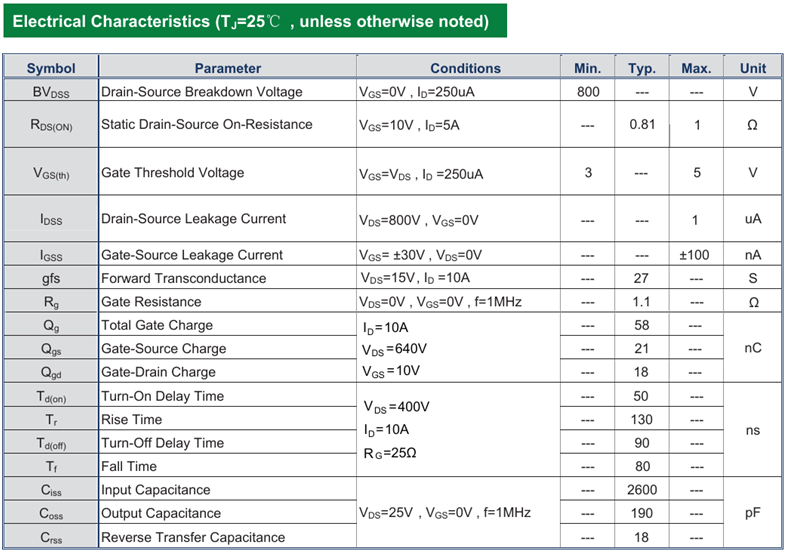

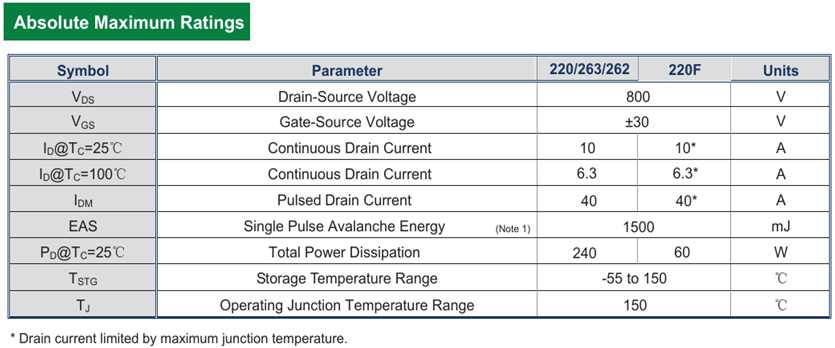

四、CMF10N80 Product Data Sheet
五、應用推薦
CMF10N80作為高壓 MOSFET，適用于需要高電壓耐受和中功率開關的場景，例如：
1. 開關電源（SMPS）
用于AC-DC電源的 PFC（功率因數校正）電路或反激/LLC 拓撲。
適配器、LED 驅動電源等中功率設計。
2. 電機驅動
適用于中小功率 無刷直流電機（BLDC） 或 步進電機驅動。
需搭配合適的柵極驅動電路以優化開關速度。
3. 逆變器與 UPS
用于離網逆變器或不間斷電源（UPS）的 DC-AC 轉換級。
支持 400V 以上的直流母線電壓。
4. 工業控制
高電壓繼電器替代、電磁閥控制等場景。
六、應用推薦及原理
CMF10N80MOSFET應用推薦
示例：高性能開關電源

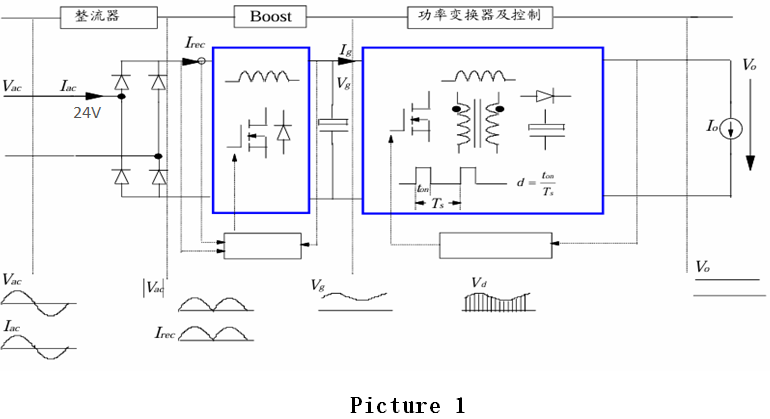

電路圖:Picture 1
應用為高能效比BOOST升壓模塊帶PFC的開關電源，因為PFC功率因子校正，使輸入電流波形與輸入電壓波形同步即輸入端Vac與Iac波形近似為重合的正弦波，從而優化電網側的能源利用率，提高電源輸出能效比。
1. 拓撲結構：
輸入電壓：220V AC
輸出電壓：24V/30A
開關頻率：高頻開關變壓器初級側開關頻率為150kHz
2. MOSFET 配置：
功率開關管（ON/OFF control switch）：CMF10N80,
PFC（Power Factor Control）開關管：同型號或降低MOSFET參數（具體視負載功率大小而定）。
3. 驅動電路：
AC-DC模塊經過降壓提供MOSFET柵極驅動
柵極串聯 10Ω 電阻，抑制振蕩。
4.效率優化：
利用低 RDS(on) 特性減少導通損耗。
優化PCB布局，降低高電流路徑的走線電阻如增加線寬，盡可能地縮短導線距離。
七、應用設計要點
1. 散熱設計
高壓 MOSFET 在開關過程中可能產生較高損耗，需配備散熱片或強制風冷。
封裝選擇（如 TO-263 比 TO-220F 散熱更好）。
2. 柵極驅動
確保驅動電壓VGS≥10V 以充分導通。
添加柵極電阻（如 10-100Ω）抑制振鈴和 EMI。
3. 電壓尖峰防護
在感性負載（如電機）中，需增加RC吸收電路 或 TVS二極管保護MOSFET。
4. 高頻應用限制
若用于高頻開關（如 >100kHz），需選擇更低柵極電荷Qg的 MOSFET。
如需進一步優化選型或電路設計，建議提供具體應用場景和參數需求！
八、應用注意事項
避免雪崩擊穿：確保VDS不超過800V。
測試驗證：實際測試開關波形（如VGS、VDS、ID），確保無過沖或振蕩。
通過合理設計，CMF10N8可顯著提升高功率系統的效率和可靠性。建議結合具體應用場景參考官方數據手冊進行詳細計算和仿真。
通過以上場景分析，用戶可根據具體需求（如高頻、大電流、高精度等）選擇該封裝類型場效應管，優化電路性能并降低成本。
總結
CMF10N80是一款綜合性能優秀的MOSFET,具有高頻性好、熱管理能力優秀和性價比高等優勢，如果您正在設計類似電路，建議選配一試。
技術支持與資源獲取
更多型號資料請聯系在線客服或登錄Cmos官網www.turkeyworld.net，可索取樣品和報價以及相關技術支持。
